ET-TOOL 使用说明书
简介
ET-Tool 是一款辅助用户开发调试ET6000系列MCU的上位机软件。它主要包含以下功能：
固件下载功能
选项字配置功能
FLASH读写保护配置功能
安全启动配置功能
启动模式配置功能
运行环境
目前软件 仅支持Windows x64环境运行，本软件为绿色软件，无需安装即可使用。
该工具支持的CAN/CAN驱动和设备为ZLG USBCANFD-200U.
如果运行提示缺少DLL，请先安装VC运行时库：https://aka.ms/vs/17/release/vc_redist.x64.exe
界面操作说明
该工具软件主界面主要包含以下区域：
硬件连接配置区
功能区

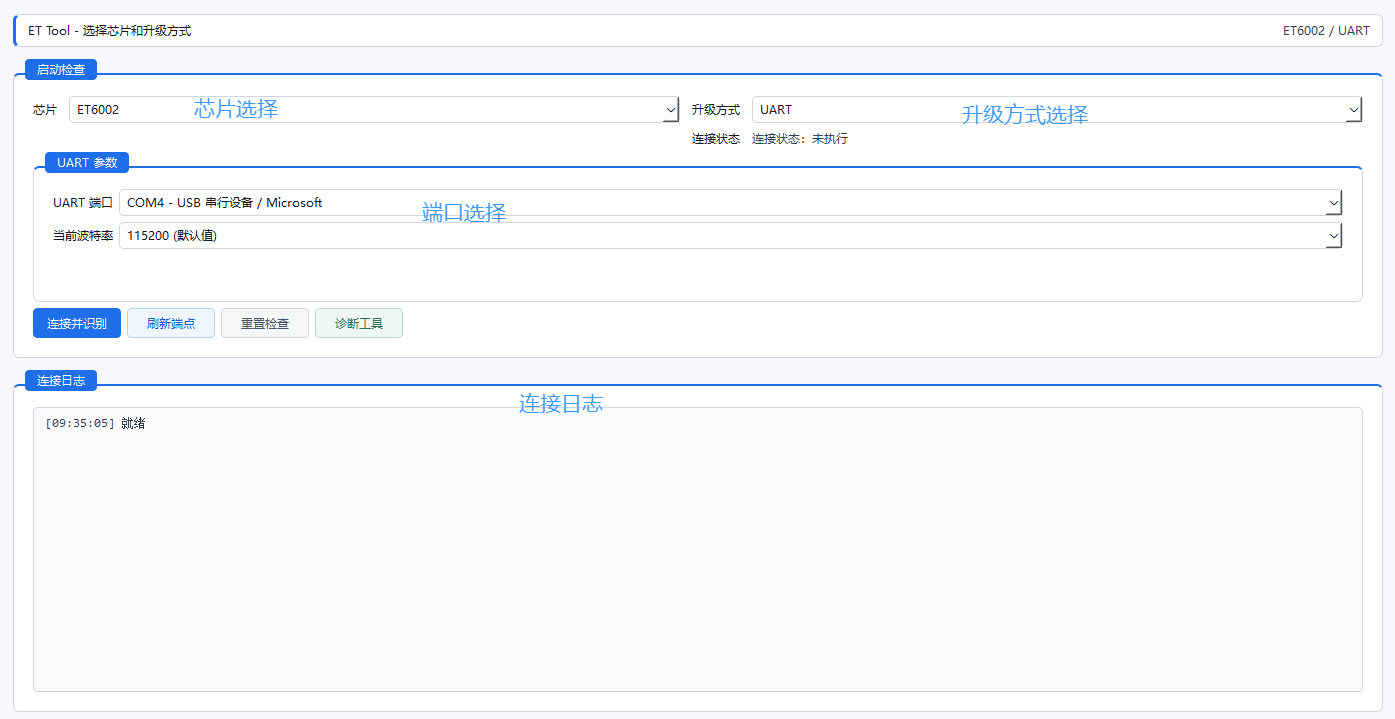

接口连接
选择匹配当前硬件的芯片型号
选择匹配当前硬件连接的接口类型
如果选择CAN或者CANFD接口，需要USBCAN分析仪支持，目前只支持ZLG USBCANFD-200U 驱动。

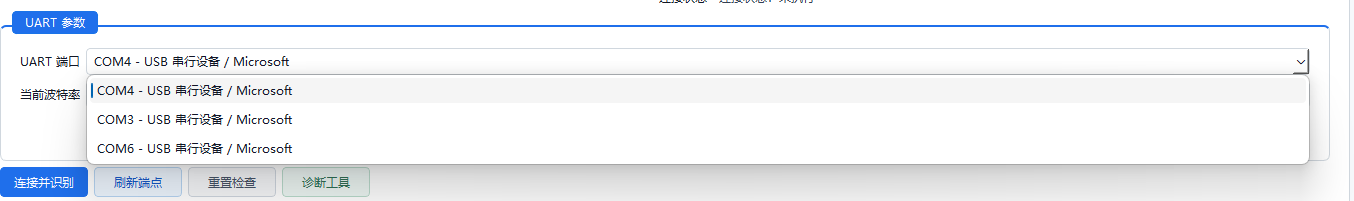

选择匹配当前硬件的接口端口

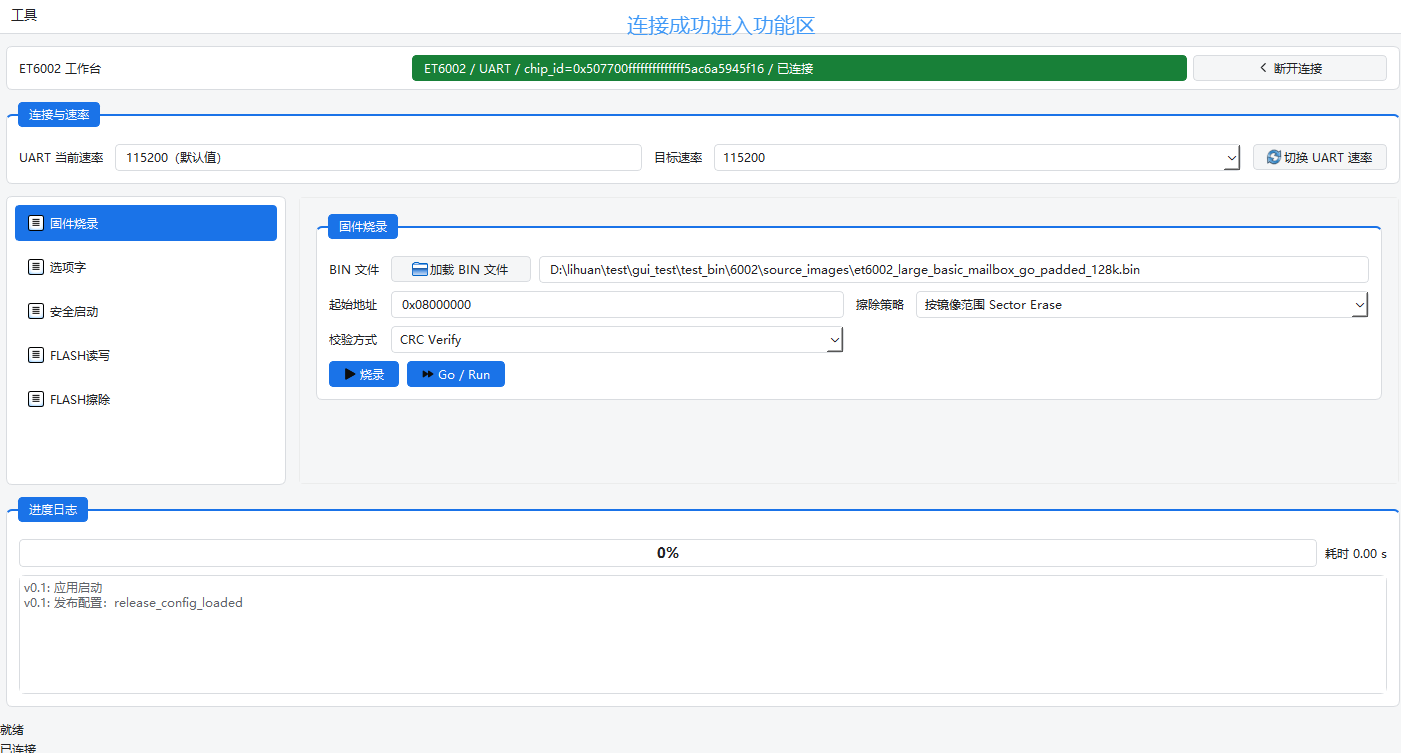

点击 Connect 进行连接，连接成功后，会显示设备ID及日志

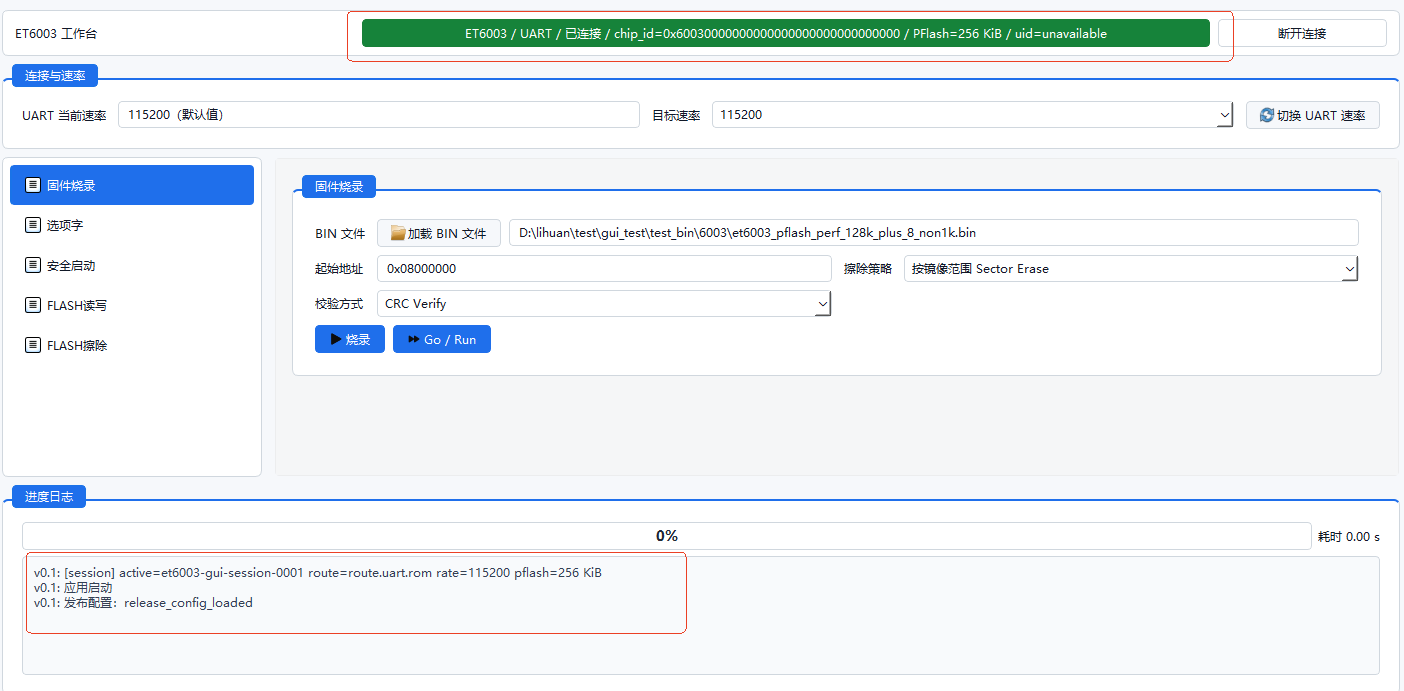

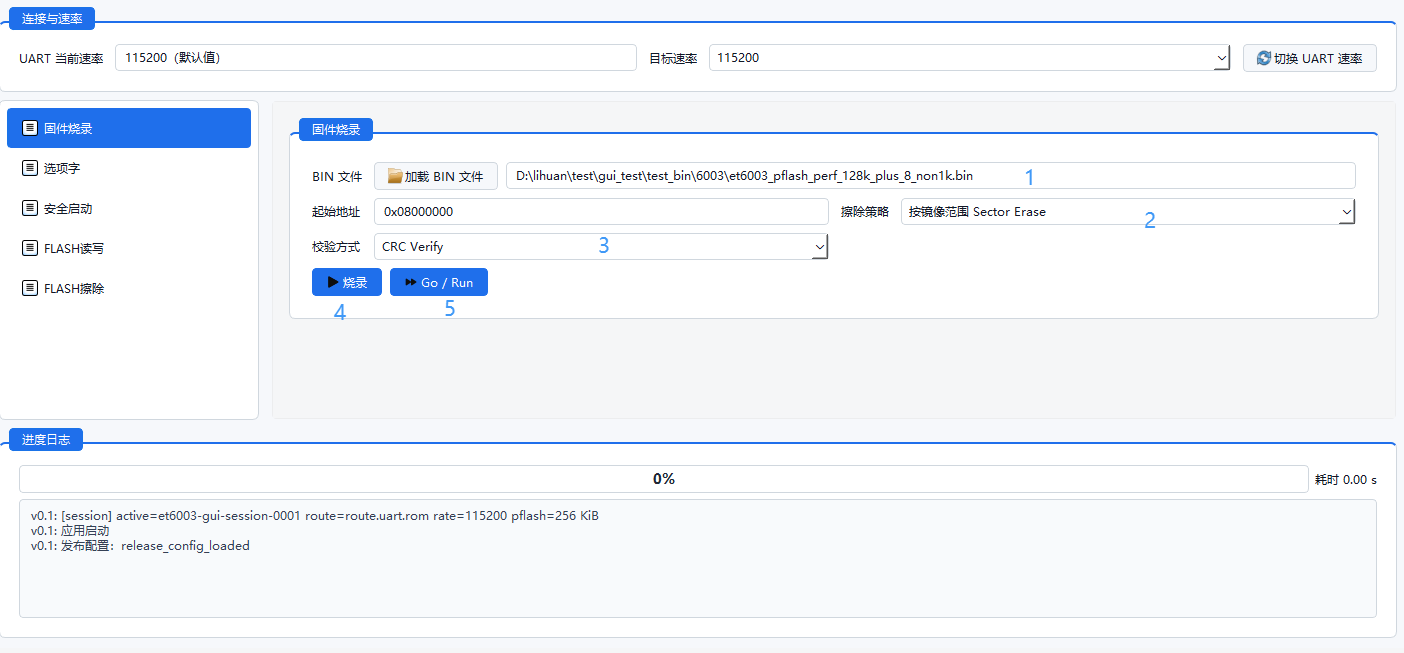

固件下载
选择需要下载的固件
添加固件编译时的起始地址(只能输入16进制)
选择烧录方式
擦除策略（可选）
下载后校验（可选）
如过下载签名固件，选择是否需要进行固件签名校验（可选）
点击下载
下载后运行

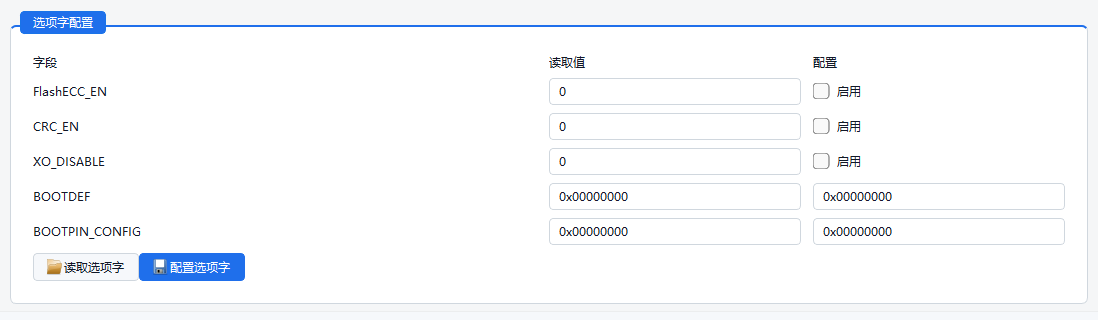

选项字配置
每个选项字的具体含义可参考芯片用户手册选项字配置章节，未勾选状态下默认为不使能。

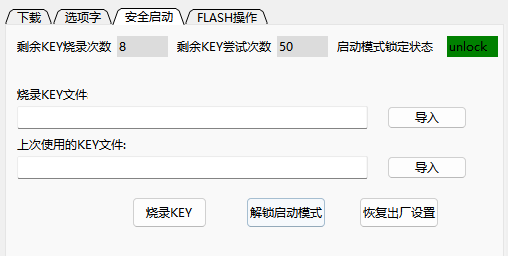

安全启动

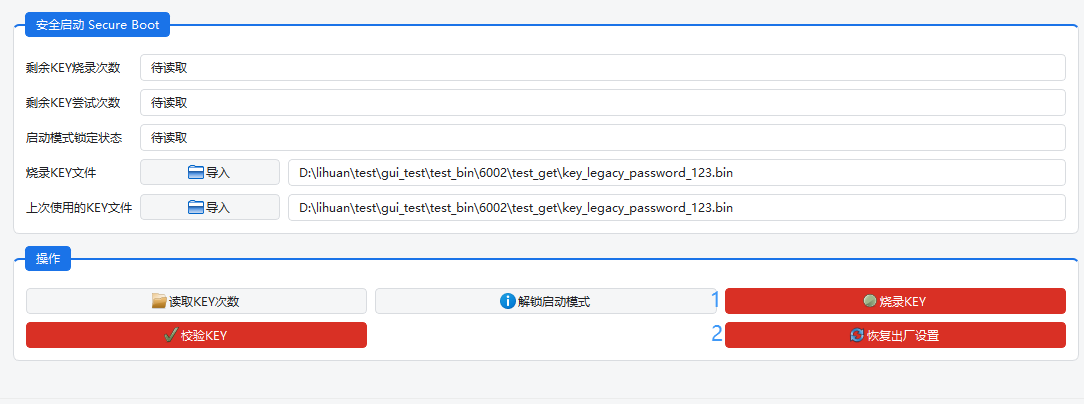

烧录KEY
安全启动模式下，只有验签通过的固件再能被引导启动。
通过菜单栏 生产key 文件
选择key文件保存路径，并输入任意密码，点击Generate生成。
将生产的key文件导入，如果不是第一次烧录key文件，还需要提供上一次烧录的key文件进行验证。

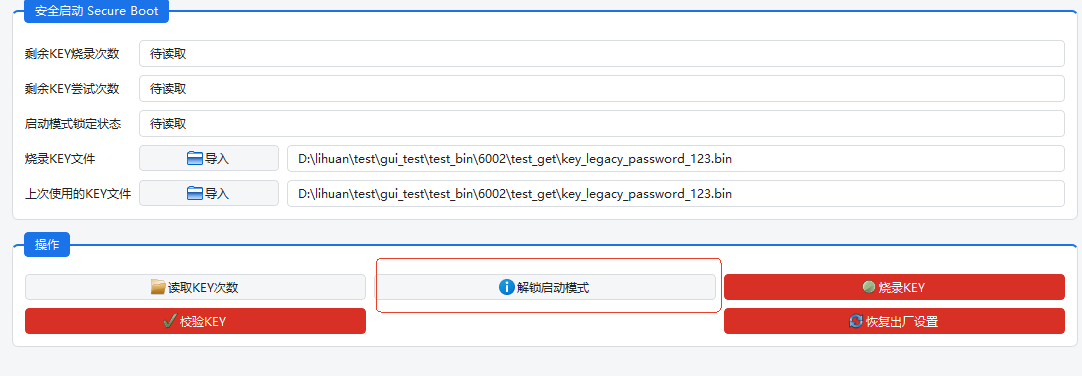

解锁启动模式
当切换到安全启动模式后，如果需要切换回Normal启动模式，需要解锁启动模式，解锁启动模式，同样也需要导入key文件验证通过才能解锁。
恢复出厂设置
恢复出厂设置功能，同样也需要导入key文件验证通过才能解锁，执行成功后，会将芯片所有的Flash数据擦除掉，包括用户选项字内容。

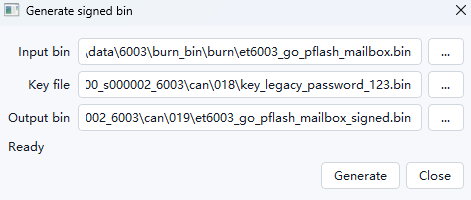

固件制作
安全启动模式下烧录的固件必须要经过工具转换，转换步骤如下：
导入已烧录的key文件
导入编译后的应用固件
选择输出转换后的bin固件路径
选择Generate进行转换

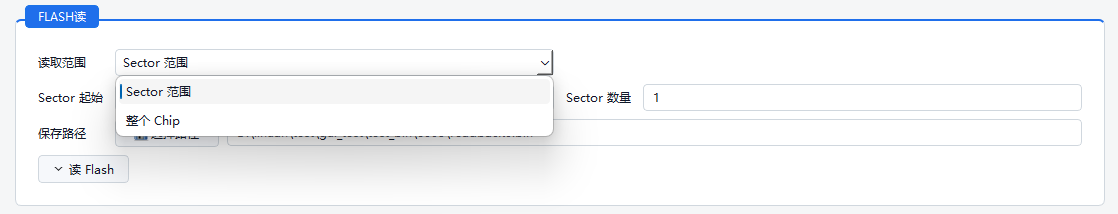

FLASH读
FLASH读功能页提高多种方式进行读取Flash，可定义读取Sector的范围，也可以选择读取整个chip，除此之外，还可以自定义读取flash地址空间，最大支持显示1 sector。

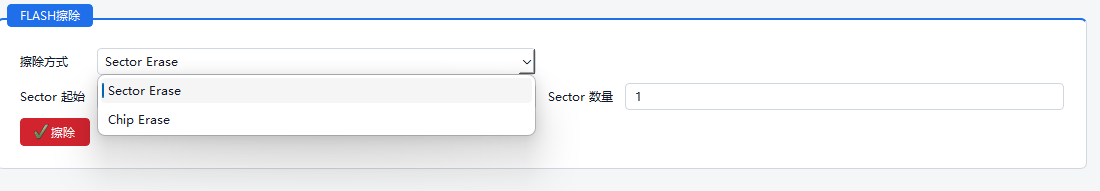

FLASH擦除
FLASH擦除功能页提高多种方式进行擦除Flash，可定义擦除Sector的范围，也可以选择擦除整个chip。

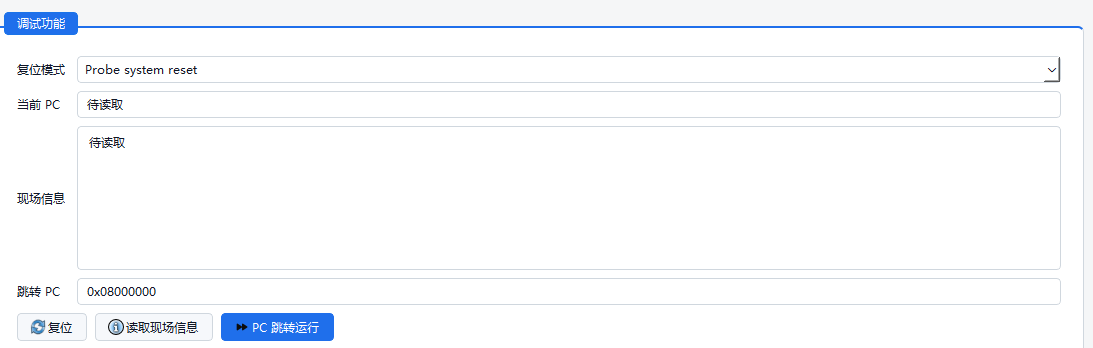

调试功能
对于jlink和dap两种升级方式，均支持调试功能，可实现复位芯片（jlink可选择复位的方式）、读取现场信息、以及可跳转到任意函数地址进行运行。
修订记录
修订记录累积了本文档每次修订的具体信息。
序号 |
版本 |
修改日期 |
修改说明 |
1 |
1.0.0 |
2026/07/03 |
初始发布 |
