CORDIC (坐标旋转数字计算模块)

简介

坐标旋转数字计算模块 (Coordinate Rotation Digital Computer) 提供了在电机控制、计量、信号处理和许多其他应用中经常使用的特定数学函数 (正弦、余弦、双曲正弦、双曲余弦、反正切 (atan/atan2)、反双曲正切、模值、平方根、自然对数函数) 的硬件加速。与软件实现相比，CORDIC 加速了这些函数的计算，使得可以使用更低的操作频率，或者释放处理器周期以执行其他任务。

功能概述

支持24bit 的 CORDIC 旋转引擎
支持圆坐标系和双曲坐标系模式
支持旋转和向量模式
支持以下函数：正弦、余弦、双曲正弦、双曲余弦、反正切 (atan/atan2)、反双曲正切、模值、平方根、自然对数
支持可配置迭代精度；
每个时钟周期迭代 4 次；
支持 16 位和 32 位定点输入和输出格式；
支持轮询和中断上报；
支持零延迟模式，结果可以在准备好后立即读取，无需轮询或中断；
支持 DMA 读写；

功能概述

CORDIC模块使用需要注意以下配置，输入数据的个数、输出数据的个数、输入输出数据格式、需要计算的函数几个方面，具体的函数输入范围和函数讲解，在用户手册中有对应的介绍。这里以实际输入输出数据为例进行说明：

数据格式

ET6001芯片中的CORDIC仅支持定点数输入和输出，输入数据和输出数据格式分为s(32,31)和s(16,15)两种，输入输出数据需要进行转换处理；由于格式限制输入输出范围仅支持[-1,1]的范围，所以当遇到超出范围的数据时，需要对输入输出进行比例系数配置 CORDIC_Scale ，先对输入值做运算ARG=x/2^n，使得输入值在[-1,1]范围内，然后进行计算，计算完成后，读取结果再乘以比例系数，得到最终结果。不同的函数对于scale的配置同样存在限制，具体范围在手册中介绍。

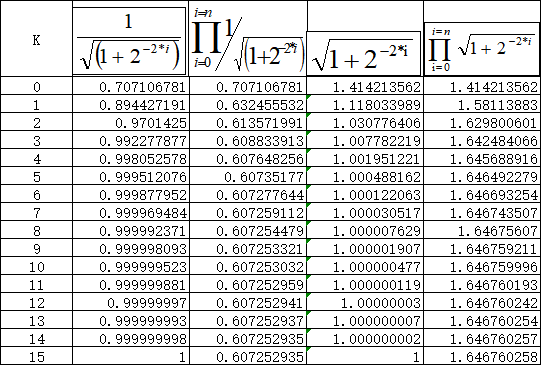

关于圆周坐标旋转伸缩因子k的计算，只和迭代次数相关，计算公式如下：

迭代次数可配置值为[4,8,12,16,20,24]，当迭代次数为16时，基本接近极限值，当n->∞时，Kh->1.207497，1/Kh->0.828159；转为定点数：1/Kh=0x6A011D36，用于配置部分函数输入参数2;

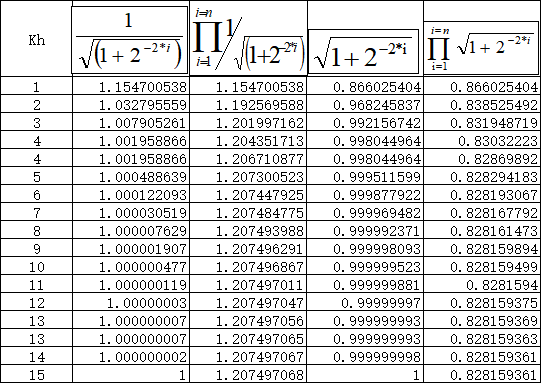

关于双曲坐标旋转伸缩因子kh的计算，只和迭代次数相关，计算公式如下：

输入输出数据

不同函数的初始化配置基本一致，但是在输入输出数据的范围上存在差异:

余弦(Cosine)

Param	描述	值域
变量1	角度θ，单位为π*弧度	[-1,1]
变量2	幅度 m/k	[0,1/k]
结果1	m*cosθ	[-1,1]
结果2	m*sinθ	[-1,1]
比例系数	N/A	0

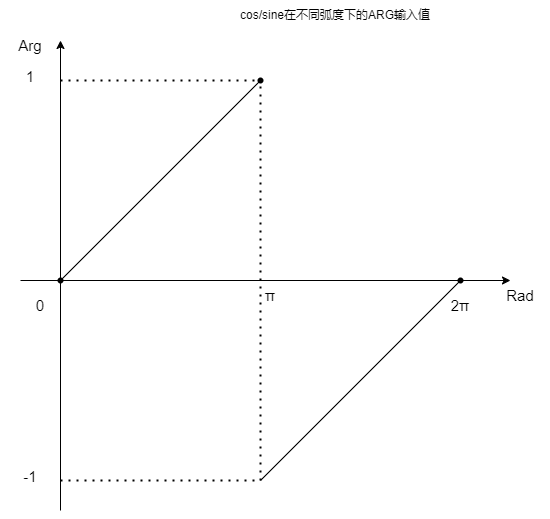

例如：如果想使用CORDIC计算25°的Cosine值，则需要对输入值进行转换，将25°转换为弧度为0.436332，由于输入范围限制，需要将输入值除以π,即0.436332/π=0.1475，将对应小数转为s(32,31)格式的值为0.1475*2^31=33554432；将最终得到的定点数写入ARG1进行计算，指定幅值增益m=1，配置ARG2为1/Kn；计算完成后读取结果值，将结果值除以2^31转换为浮点值结果即可。

正弦(Sine)
输入对应关系与余弦相同；
相位(Phase)
相位计算的输入为限制与K值相等，输入数据需要进行处理才行，输出值1为计算的对应角度的弧度值除以π；需要进行处理转换；

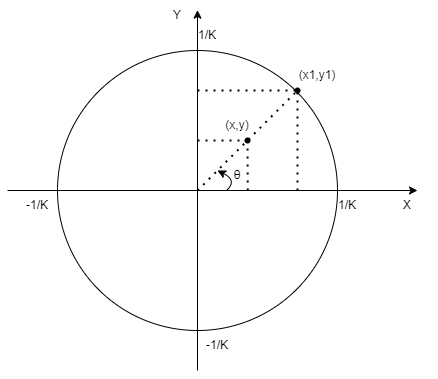

例如：在图中点(x,y),(x1,y1)输入输出结果是一致的，此时为x=y，理论和实际计算输出结果为0x20000000，转浮点数为0.25，实际弧度对应为0.25*π=0.785398，对应角度为45°；

备注

输入数据时需要注意输入数据精度问题，点(0.1,0.1)和点(0.000001,0.000001)输出结果存在差异，后者输出数据会存在较大误差；

幅度(Modulus)
幅度计算与相位计算输入一致，仅输出结果1输出结果2的顺序变化；
反正切函数(Arctan)

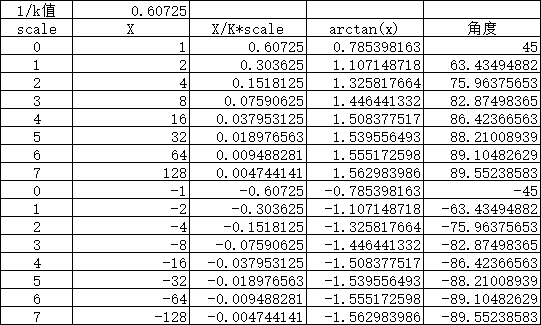

反正切函数的输入值范围超出范围较大，所以需要配置比例系数，扩展输入范围，下图以输入两端值[-1,1]为示例，方便用于在确认输入的情况下配置最合适的比例系数值：

最大计算范围为89.5523°，超出范围的需要通过其他方式进行间接计算求得；

双曲余弦(Cosh)
双曲余弦函数的计算比例系数需要固定配置为1，输入变量1设计限制在输入值范围为[-1.1181.1.1181]，在比例系数为1的情况下，实际输入值为[-0.559,0.559], 实际输入范围为[0xB872B021，0x478D4FDF]；

输入变量2固定配置为1/kh/2=0.4140795 = 0x35008E9B; 超出范围的需要通过其他方式进行间接计算求得；

双曲正弦(Sinh)
比例系数固定为1，与双曲余弦函数计算一致，无其他注意事项；
双曲反正切(Arctanh)
比例系数固定为1，除对于输入数据范围限制外，无其他注意事项；
自然对数(Logarithm)
自然对数计算的比例系数可配范围为[1,4], 计算方式限制可以确定输入信号值域范围[0.1069, 9.3573]，配置比例系数确认在不同sacle下能计算的输入不同；

平方根(Square Root)
自然对数计算的比例系数可配范围为[0,2]，在不同的比例系数下对应输入输出范围：

16bit数据格式

当数据输入输出配置为16bit数据格式时，输入输出的数据个数默认不可配。总线是32bit的，所以一次性配置至少都会写入或者输出两个16bit数据。

当函数选择为余弦、正弦、相位、幅度、反正切、双曲余弦、双曲正弦时，默认输入两个参数(不受CORDIC_NARGS寄存器配置影响)输出两个参数，此时高16bit表示输入参数2，低16bit表示输入参数1；其余函数默认输入一个参数(不受CORDIC_NARGS寄存器配置影响)输出一个参数，参数值写入低16bit，高16bit数据不关注。

例如：当函数配置为余弦函数，输入参数为25°，则需要将25°转换为弧度为0.436332，由于输入范围限制，需要将输入值除以π,即0.436332/π=0.1475，将对应小数转为s(16,15)格式的值为0.1475*2^15 = 4833；指定幅值增益m=1，系数2配置为1/Kn = 0x4DBA；最终将两个系数组合成一个32bit数据[(系数2 << 16)|(系数1)] 作为输入一次性写入。计算完成后读取结果值， CORDIC_getResult1 接口函数每次都是一次读取32bit结果，需要使用者自行换算，高16bit为结果2（sine值）,低16bit为结果1（cos值）。

备注

在当前格式中，系数2是一定要写入的，如果当做输入一个值进行配置，高16bit写入0，输出结果都会为0，因为会用0来替代系数2进行计算。

软件配置流程

配置流程如下：

CORDIC初始化调用 CORDIC_init() 传入参数结构体指针

设置CORDIC参数调用 CORDIC_setArg() 传入参数
获取CORDIC结果调用 CORDIC_getResult1() 和 CORDIC_getResult2()

应用示例

CORDIC cos计算示例：CORDIC/CORDIC_Calcos_ZO。
CORDIC sqrt计算-DMA示例：CORDIC/CORDIC_Calsqrt_DMA。

API Reference

Header File

src/ET6002/ET6x_Driver/Inc/et6x_cordic.h

Functions

void CORDIC_initStruct(CORDIC_InitParams *initParams)

Initializes the CORDIC parameters to default values.

参数:: initParams –
返回:: * void

void CORDIC_init(CORDIC_InitParams *initParams)

Initializes the CORDIC.

参数:: initParams –
返回:: * void

void CORDIC_setArg(uint32_t arg)

set CORIDC parameters

参数:: arg –
返回:: * void

uint32_t CORDIC_getResult1(void)

get CORIDC calculation result 1

返回:: * uint32_t

uint32_t CORDIC_getResult2(void)

get CORIDC calculation result 2

返回:: * uint32_t

uint32_t CORDIC_getStatus(void)

Get CORDIC status.

返回:: * uint32_t This parameter can be a value of CORDIC_STATUS_xxxx

void CORDIC_clearStatus(uint32_t statusMasks)

clear CORDIC status

参数:: statusMasks – This parameter can be a value of CORDIC_STATUS_xxxx
返回:: * void

bool CORIDC_IsRReady(void)

check whether CORDIC result is valid

返回:: true ready
返回:: false not ready

uint32_t CORDIC_getCurrentArgNum(void)

gets the count of the number of variables currently written

返回:: * uint32_t

void CORDIC_enableInterrupt(uint32_t interruptFlagMask)

enable CORDIC interrupts

参数:: interruptFlagMask –
返回:: * void This parameter can be a value of CORDIC_INTERRUPT_FLAG_xxxx

void CORDIC_disableInterrupt(uint32_t interruptFlagMask)

disable CORDIC interrupts

参数:: interruptFlagMask –
返回:: * void

void CORDIC_setInterruptMask(uint32_t interruptFlagMask)

set CORDIC interrupts mask

参数:: interruptFlagMask –
返回:: * void

void CORDIC_clearInterruptMask(uint32_t interruptFlagMask)

clear CORDIC interrupts mask

参数:: interruptFlagMask –
返回:: * void

void CORDIC_forceInterrupt(uint32_t interruptFlagMask)

force trigger CORDIC interrupt

参数:: interruptFlagMask –
返回:: * void

void CORDIC_clearInterruptStatus(uint32_t interruptFlagMask)

clear CORDIC interrupts status

参数:: interruptFlagMask –
返回:: * void

uint32_t CORDIC_getInterruptStatusRaw(void)

返回:: * uint32_t

uint32_t CORDIC_getInterruptStatus(void)

返回:: * uint32_t

Structures

struct CORDIC_InitParams

CORDIC parameats.

Public Members

CORDIC_MathFunc function: function type

Macros

CORDIC_STS_CALCULATE_COMPLETE: CORIDC status emuminations.

CORDIC_STS_ARG_PARAM_OVERFLOW

CORDIC_INT_FLAG_CALCULATE_COMPLETE: CORDIC interrput flags.

CORDIC_INT_FLAG_ARG_PARAM_OVERFLOW

Enumerations

enum CORDIC_MathFunc

CORDIC function types.

Values:

enumerator CORDIC_FUNCTION_COSINE

enumerator CORDIC_FUNCTION_SINE

enumerator CORDIC_FUNCTION_PHASE

enumerator CORDIC_FUNCTION_MODULUS

enumerator CORDIC_FUNCTION_ARCTANGENT

enumerator CORDIC_FUNCTION_HYPERBOLIC_COSINE

enumerator CORDIC_FUNCTION_HYPERBOLIC_SINE

enumerator CORDIC_FUNCTION_HYPERBOLIC_ARCTANGENT

enumerator CORDIC_FUNCTION_NATURAL_LOGARITHM

enumerator CORDIC_FUNCTION_SQUAREROOT

enum CORDIC_ArgIndexTypeDef

CORDIC arguments type definition.

Values:

enumerator CORDIC_ARG_INDEX1: argument 1

enumerator CORDIC_ARG_INDEX2: argument 2

enum CORDIC_ArgResNum

CORDIC result type definition.

Values:

enumerator CORDIC_ARG_RES_NUM1

enumerator CORDIC_ARG_RES_NUM2

enum CORDIC_DataFormat

CORDIC data format.

Values:

enumerator CORDIC_DATA_FORMAT_BIT16

enumerator CORDIC_DATA_FORMAT_BIT32

enum CORDIC_WorkMode

CORDIC work mode.

Values:

enumerator CORDIC_WORK_MODE_INTERRUPT

enumerator CORDIC_WORK_MODE_POLLING

enumerator CORDIC_WORK_MODE_ZERO_OVERHEAD

enumerator CORDIC_WORK_MODE_DMA

enum CORDIC_Scale

scale select not take affect when math functions are sin,cos,phase,modulus

Values:

enumerator CORDIC_SCALE_0

enumerator CORDIC_SCALE_1

enumerator CORDIC_SCALE_2

enumerator CORDIC_SCALE_3

enumerator CORDIC_SCALE_4

enumerator CORDIC_SCALE_5

enumerator CORDIC_SCALE_6

enumerator CORDIC_SCALE_7

enum CORDIC_Precision

CORDIC Precision in Cycles Number.

Values:

enumerator CORDIC_PRECISIO_1

enumerator CORDIC_PRECISIO_2

enumerator CORDIC_PRECISIO_3

enumerator CORDIC_PRECISIO_4

enumerator CORDIC_PRECISIO_5

enumerator CORDIC_PRECISIO_6
