CRG (时钟复位模块)

简介

CRG全称为时钟复位模块(Clock and Reset Generator)，该模块主要为芯片提供时钟及复位管理功能。时钟模块包含外部时钟源，内部时钟源，PLL, 分频器，时钟门控，时钟丢失检测，时钟频偏检测等。

ET6001 时钟源包含：

外部高速时钟源 HSXO 25MHz
内部高速时钟源 HSOSC 25MHz
外部低速时钟源 LSXO 32.768KHz
内部低速时钟源 LSOSC 256KHz

复位包含外部管脚复位，POR复位，WDG复位，全局软复位和CPU全局复位，外部复位支持滤毛刺功能。ET6001 大部分模块支持单独模块复位。

功能概述

支持外部时钟源HSXO和HSOSC选择
支持PLL的倍频和分频设置
支持各模块时钟门控和复位控制
支持时钟丢失检测
支持时钟频偏检测
支持芯片复位设置
支持各总线时钟频率获取
支持各总线分频系数配置

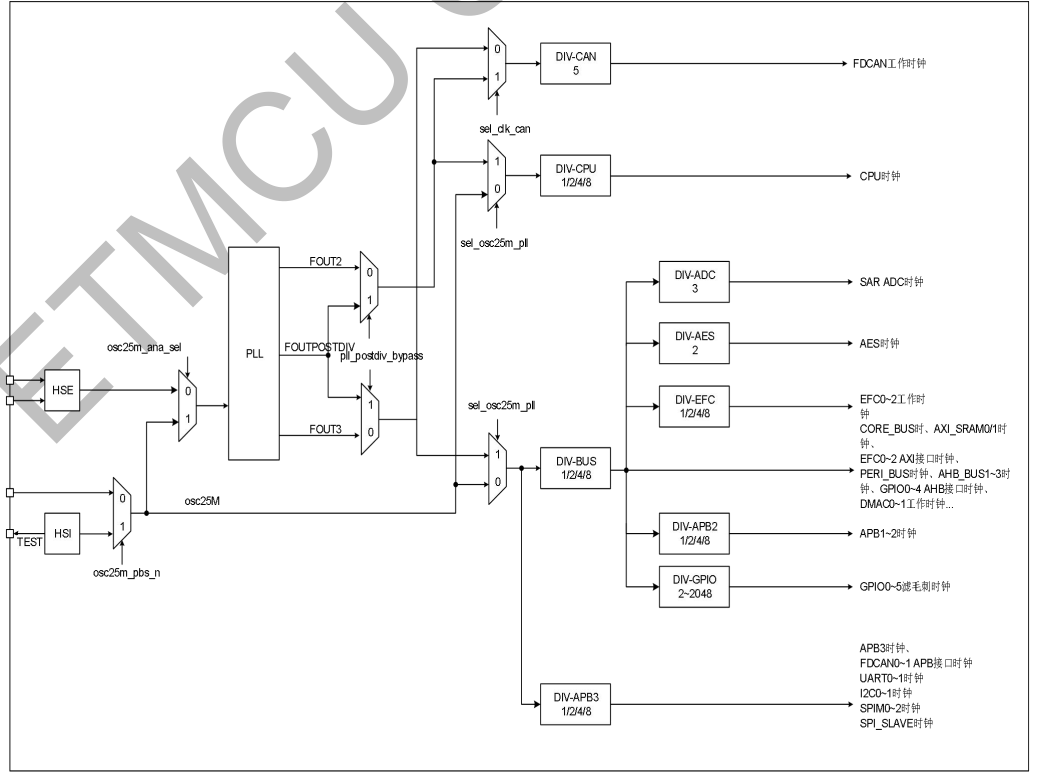

系统时钟软件配置流程

确定PLL时钟源 - 选择外部时钟源HSXO或内部时钟源HSOSC 枚举类型：
- CRG_PLL_SOURCE_HSXO ：外部时钟源HSXO
- CRG_PLL_SOURCE_HSOSC ：内部时钟源HSOSC
确定PLL倍频和分频系数
PLL输出FOUT时钟频率为:

\[FOUTPOSTDIV = F_{in} / REFDIV * FBDIV / POSTDIV1 / POSTDIV2\]

FOUT2 时钟频率为:

\[FOUT2 = FOUTPOSTDIV / 2 / 2\]

FOUT3 时钟频率为:

\[FOUT3 = FOUTPOSTDIV / 2 / 3\]

使能PLLBYPASS后, PLL输出FOUT时钟频率为:

\[FOUTPOSTDIV = F_{in}\]
设置是是否使能PLL FOUTPOSTDIV BYPASS
- 不使能BYPASS, PLL的最终输出为FOUT2和FOUT3
- 使能BYPASS, PLL的最终输出为FOUTPOSTDIV
设置各总线时钟频率

总线时钟分频由结构体 CRG_ClockConfigParam 进行配置, 除CANCLK和ADCCLK外, 其他时钟分频只支持偶数分频。
- CPUCLKDivider ： CPUCLK分频系数
- BUSCLKDivider ： BUSCLK分频系数
- APBCLKDivider ： APBCLK分频系数
- APB3CLKDivider ：APB3CLK分频系数
- EFCCLKDivider ： EFCCLK分频系数
- CANCLKDivider ： CANCLK分频系数
- ADDACLKDivider ：ADCCLK分频系数
- AESCLKDivider ： AESCLK分频系数

5.设置系统时钟源

通过函数 CRG_setClockOutSource() 设置系统时钟配置
- CRG_CLKSRC_OSC25M ：
  系统时钟由内部时钟源HSOSC提供, 芯片上电后默认由此时钟源提供
- CRG_CLKSRC_PLL_FOUT ：
  系统时钟由PLL输出FOUT或FOUT2/3提供

重要

系统上电后默认由内部时钟源HSOSC提供
BOOTROM会自动将系统时钟切换到PLL
用户如果使用非25MHz晶振，需要修改 system_et6x.c 中的宏定义值 HSXO_VALUE 及 PLLFBDIV 值
修改CRG模块的配置，需要先解锁CRG模块的锁定寄存器

时钟配置代码说明

// 1. 定义PLL配置参数  PLLFOUT = 25MHz * 32 / 1 / 4  = 200MHz
const static CRG_PLLConfigParam pllInit =
{
    CRG_PLL_SOURCE_HSXO, // 使用外部时钟源HSXO
    CRG_PLL_ON,          // 开启PLL
    0x20,                // PLLFBDiv
    0x00,                // PLLFrac
    0x01,                // PLLPostDiv1
    0x04,                // PLLPostDiv2
    0x01,                // PLLRefDiv
    0x01,                // PLL的最终输出为FOUTPOSTDIV
};
// 2. 定义时钟配置参数, 配置值为 分频值 - 1
const static CRG_ClockConfigParam clkInit =
{
    0x00,              // CPUCLKDivider         //200M
    0x00,              // BUSCLKDivider         //200M
    0x01,              // APBCLKDivider         //100M
    0x01,              // APB3CLKDivider        //100M
    0x03,              // EFCCLKDivider         //50M
    0x04,              // CANCLKDivider         //40M
    0x02,              // ADDACLKDivider        //66.67M
    0x01,              // AESCLKDivider         //100M
    0x00,              // CANCLKSrcSel          //PLLFOUT3
};

// 3. 配置时钟
static void SystemClock_Config(void)
{
    CRG_unlockClockConfig();
    /* Configure PLL */
    if (CRG_setPLLConfig((const CRG_PLLConfigParam *)&pllInit, HSXO_VALUE, PLLLOCK_TIMEOUT) == DRV_OK)
    {
        /* Configure CPU, BUS, Peripherals Clock  dividers  */
        if (CRG_setClockDivConfig((const CRG_ClockConfigParam *)&clkInit) != DRV_OK)
        {
            while (1);
        }
        /* 选择PLL输出为系统时钟 */
        if (CRG_setClockOutSource(CRG_CLKSRC_PLL_FOUT) != DRV_OK)
        {
            while (1);
        }
    }
    else
    {
        while (1);
    }
    CRG_lockClockConfig();
}

复位及门控配置说明

芯片上电后，部分模块并没有处于解复位状态，如果需要使用这些模块，需要先解除复位。SDK启动文件 SystemInit 函数中默认将所有模块复位解除，用户可以根据需要选择性地解除复位。

通过函数 CRG_resetPeripheral() 设置模块复位, 输入参数为枚举类型：CRG_Peripherals

通过函数 CRG_enablePeripheral() 设置模块时钟门控开启

通过函数 CRG_disablePeripheral() 设置模块时钟门控关闭

通过函数 SYSCTRL_performGlobalSoftReset() 设置芯片全局软复位

系统总线及模块时钟频率获取

通过函数 CRG_getCPUClock() 获取CPU时钟频率
通过函数 CRG_getBUSClock() 获取BUS总线时钟频率
通过函数 CRG_getAPBClock() 获取APB总线时钟频率
通过函数 CRG_getAPB3Clock() 获取APB3总线时钟频率
通过函数 CRG_getCANClock() 获取CAN时钟频率
通过函数 CRG_getWDGClock() 获取WDG时钟频率

通过函数 CRG_getSYSCNTClock() 获取系统计数器SYSCNT时钟频率

APB3总线下的模块有：

SPI
I2C
UART
CAN

BUS总线下的模块有：

CRG
CORDIC
QEP
SDFM
ADC
ACMP
ETIMER
SRPWM
FMAC

API Reference

Header File

src/ET6002/ET6x_Driver/Inc/et6x_crg.h

Functions

void CRG_lockClockConfig(void): lock write reg to CRG register

void CRG_unlockClockConfig(void): unlock write reg to CRG register

void CRG_resetPeripheral(CRG_Peripherals periph)

Software Reset Modules.

参数:: periph – Module Reset Index

void CRG_enablePeripheral(CRG_Peripherals periph)

CRG Peripheral Clock Enable.

参数:: periph – Peripheral index in struct CRG_Peripherals

void CRG_disablePeripheral(CRG_Peripherals periph)

CRG Peripheral Clock Disable.

参数:: periph – Peripheral index in struct CRG_Peripherals

void CRG_selectWDGClockSource(WDG_Type *WDGx, CRG_WDGClockSource clkSrc, uint8_t clkDiv)

Select Watchdog module clock source.

Attention: before configure clock source ,should deinit WDGx module

参数:

WDGx – WDG0 or WDG1
clkSrc – struct CRG_WDGClockSource
clkDiv – only valid when clkSrc is APB1 range: [0~63]

uint32_t CRG_getCPUClock(void)

返回:: uint32_t

uint32_t CRG_getBUSClock(void)

返回:: uint32_t

uint32_t CRG_getAPBClock(void)

Get APBBUS Clock Frequency(RTC/WDG/STIM/PTIM)

返回:: uint32_t ABPBus3 Clock Frequency

uint32_t CRG_getAPB3Clock(void)

Get ABPBus3 Clock Frequency(UART/I2C/SPI)

返回:: uint32_t ABPBus3 Clock Frequency

uint32_t CRG_getCANClock(void)

Get CAN Core Clock Frequency.

返回:: uint32_t

uint32_t CRG_getWDGClock(WDG_Type *WDGx)

get the clock frequency of WDG

参数:: WDGx – WDG0 or WDG1
返回:: uint32_t

uint32_t CRG_getSYSCNTClock(void)

get the clock frequency of SYSCNT

返回:: uint32_t

DRV_Status CRG_setClockDivConfig(const CRG_ClockConfigParam *clkInitStruct)

Configure BUS and CPU Clock Div.

参数:

clkInitStruct – [in] Clock Div params to be setting

返回值:

DRV_Status –

DRV_OK: Configure success.
DRV_ERROR: Configure fail.

DRV_Status CRG_setPLLConfig(const CRG_PLLConfigParam *pllInitStruct, uint32_t pllRefFreq, uint32_t timeout)

Configure PLL out.

参数:

pllInitStruct – [in] PLL params to be setting
timeout – [in] timeout for PLL stable

返回值:

DRV_Status –

DRV_OK: Configure success.
DRV_ERROR: Configure fail.

DRV_Status CRG_setClockOutSource(CRG_ClockSource source)

Configure PLL0 Fout Clock Source Select.

参数:: source – sysclk source select ref ot CRG_CLKSRC_OSC25M
返回:: DRV_Status

FlagStatus CRG_isClockSrcPLL(void)

Check System Clock Source from PLL.

返回:: FlagStatus

Structures

struct CRG_PLLConfigParam

Public Members

uint32_t PLLRefInSrc: < PLL input source select CRG_PLLSource PLLState: The new state of the PLL. This parameter can be a value of CRG_PLL_OFF

uint32_t PLLState: PLLFBDiv: Division factor for PLL VCO input clock. This parameter must be a number between Min_Data = 2 and Max_Data = 63

uint32_t PLLFBDiv: PLLFrac: Multiplication factor for PLL VCO output clock. This parameter must be a number between Min_Data = 50 and Max_Data = 432

uint32_t PLLFrac: PLLPostDiv1: Division factor for PLL clock. This parameter must be a value of 1~7

uint32_t PLLPostDiv1: PLLPostDiv2: Division factor for PLL clock.. This parameter must be a value of 1~7

uint32_t PLLPostDiv2: PLLRefDiv: Division factor for reference. This parameter must be a number between Min_Data = 1 and Max_Data = 63

uint32_t PLLRefDiv: PLLPostDivBypass: Bypass PostDiv. This parameter must be a number between 0 or 1

struct CRG_ClockConfigParam

CRG System, AHB and APB busses clock configuration structure definition.

Public Members

uint32_t CPUCLKDivider: < The CPU clock (CPUCLK) divider. This clock is derived from the PLL0 clock out(PLL0CLK). This parameter can be a value of 1/2/4/6/8 The BUS clock (BUSCLK) divider. This clock is derived from the CPU clock (CPUCLK). This parameter can be a value of 1/2

uint8_t BUSCLKDivider: The APB clock (APBCLK) divider. This clock is derived from the bus clock (BUSCLK). This parameter can be a value of 1/2/4/6/8

uint8_t APBCLKDivider: The APB3 clock (APB3CLK) divider. This clock is derived from the bus clock (BUSCLK). This parameter can be a value of 1/2

uint8_t APB3CLKDivider: The EFC clock (EFCCLK) divider. This clock is derived from the BUS clock (BUSCLK). This parameter can be a value of 1/2

uint8_t EFCCLKDivider: The CAN clock (CANCLK) divider. This clock is derived from the PLL1 clock (PLL1CLK). This parameter can be a value of 2/3/4/5

uint8_t CANCLKDivider: The ADC DAC clock (ADDACLK) divider. This clock is derived from the PLL0 clock (PLL0CLK). This parameter can be a value of 1/2/4/6/8/12

uint8_t ADDACLKDivider: The AES clock (AESCLK) divider. This clock is derived from the PLL0 clock (PLL0CLK). This parameter can be a value of 1/2/4/6/8/12

uint8_t AESCLKDivider: The CAN clock (CANCLK) Source Select. 0: PLL1CLK, 1: CNACLK after divider

Macros

HSOSC_VALUE: Value of the HSOSC oscillator in Hz

ERR_CLK

CRG_PLL_OFF: PLL State selection.

CRG_PLL_ON

CRG_PLL_BYPASS

Enumerations

enum CRG_PLLSource

PLL Source selection.

Values:

enumerator CRG_PLL_SOURCE_HSXO: external crystal oscillator 25MHz

enumerator CRG_PLL_SOURCE_HSOSC: internal osc25MHz

enum CRG_ClockSource

CRG_PLL0_Source PLL0 Clock Source.

Values:

enumerator CRG_CLKSRC_OSC25M

enumerator CRG_CLKSRC_PLL_FOUT

enum CRG_WDGClockSource

CRG_WDG_CLK_Source WatchDog Clock Source Select.

Values:

enumerator CRG_WDG_CLKSRC_HSOSC: osc25MHz

enumerator CRG_WDG_CLKSRC_APB1: Clock Bus APB1

enum CRG_Peripherals

CRG Peripheral Gate and Reset Ctrl.

Values:

enumerator CRG_PERIPH_EFC0

enumerator CRG_PERIPH_EFC1

enumerator CRG_PERIPH_EFC2

enumerator CRG_PERIPH_WDG0

enumerator CRG_PERIPH_WDG1

enumerator CRG_PERIPH_STM0

enumerator CRG_PERIPH_STM1

enumerator CRG_PERIPH_XBAR

enumerator CRG_PERIPH_SYSCNT

enumerator CRG_PERIPH_CAN0

enumerator CRG_PERIPH_CAN1

enumerator CRG_PERIPH_UART0

enumerator CRG_PERIPH_UART1

enumerator CRG_PERIPH_IIC0

enumerator CRG_PERIPH_IIC1

enumerator CRG_PERIPH_SPIM0

enumerator CRG_PERIPH_SPIM1

enumerator CRG_PERIPH_SPIM2

enumerator CRG_PERIPH_SPIS0

enumerator CRG_PERIPH_GPIOA

enumerator CRG_PERIPH_GPIOB

enumerator CRG_PERIPH_GPIOC

enumerator CRG_PERIPH_GPIOD

enumerator CRG_PERIPH_GPIOE

enumerator CRG_PERIPH_GPIOF

enumerator CRG_PERIPH_AHBDMA0

enumerator CRG_PERIPH_AHBDMA1

enumerator CRG_PERIPH_CRC

enumerator CRG_PERIPH_CORDIC

enumerator CRG_PERIPH_QEP0

enumerator CRG_PERIPH_QEP1

enumerator CRG_PERIPH_SDFM0

enumerator CRG_PERIPH_SDFM1

enumerator CRG_PERIPH_SDFM2

enumerator CRG_PERIPH_SDFM3

enumerator CRG_PERIPH_SDFM4

enumerator CRG_PERIPH_SDFM5

enumerator CRG_PERIPH_SDFM6

enumerator CRG_PERIPH_SDFM7

enumerator CRG_PERIPH_ADC0

enumerator CRG_PERIPH_ADC1

enumerator CRG_PERIPH_ADC2

enumerator CRG_PERIPH_ACMP0

enumerator CRG_PERIPH_ACMP1

enumerator CRG_PERIPH_ACMP2

enumerator CRG_PERIPH_ACMP3

enumerator CRG_PERIPH_DAC0

enumerator CRG_PERIPH_DAC1

enumerator CRG_PERIPH_ETIM

enumerator CRG_PERIPH_WAG

enumerator CRG_PERIPH_SRPWM0

enumerator CRG_PERIPH_SRPWM1

enumerator CRG_PERIPH_SRPWM2

enumerator CRG_PERIPH_SRPWM3

enumerator CRG_PERIPH_SRPWM4

enumerator CRG_PERIPH_SRPWM5

enumerator CRG_PERIPH_SRPWM6

enumerator CRG_PERIPH_SRPWM7

enumerator CRG_PERIPH_SRPWM8

enumerator CRG_PERIPH_SRPWM9

enumerator CRG_PERIPH_SRPWM10

enumerator CRG_PERIPH_SRPWM11

enumerator CRG_PERIPH_SRPWMCOM

enumerator CRG_PERIPH_AES

enumerator CRG_PERIPH_FMAC
