ET6001双核编程应用指南

文档编号：AN0008

序号	版本	修改日期	修改说明
1	1.0	2024/10/17	初始发布

双核简介

ET6001系列MCU芯片内置2个ARM Cortex-M7内核，频率200Mhz，最高频率是300Mhz。2个M7内核之间使用同一条AXI总线，除了CPU核内资源外(TCM/SYSTICK/FPU等)，共享其他外设资源（FLASH/RAM/PWM/ADC等）。本文从以下方面介绍ET6001的双核应用：

内存模型
启动方式
消息同步
共享资源竞争和保护
维护CACHE一致性

内存模型

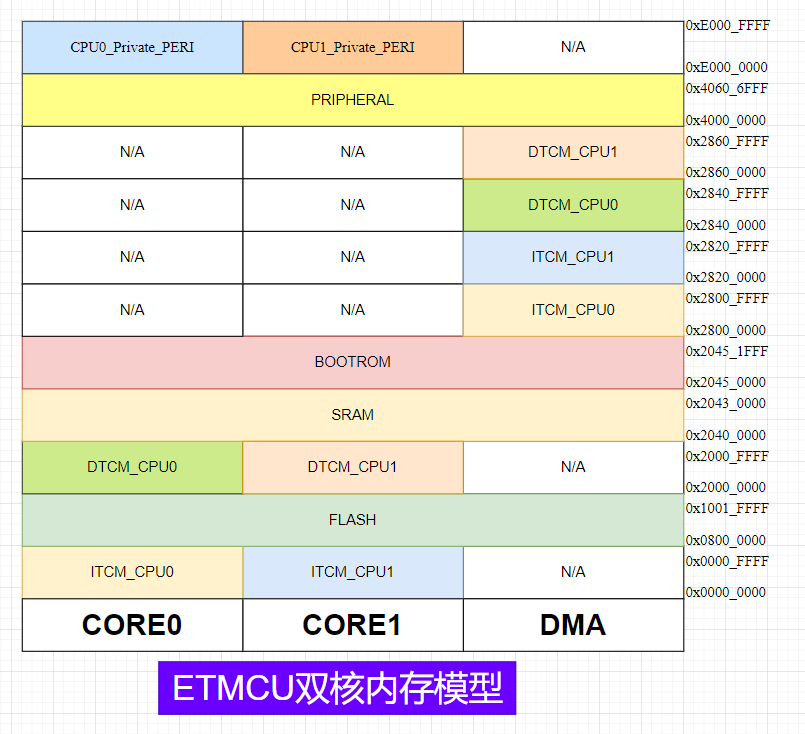

ET 6001双核的内存模型如下图所示：

由图可得出：

CORE0和CORE1有各自的ITCM和DTCM，且地址相同，但互不影响；
CORE0不能直接访问CORE1的ITCM/DTCM地址空间，同样CORE1也不能直接访问CORE0的ITCM/DTCM地址空间；
CORE0和CORE1可以通过DMA来间接获取对方TCM空间；
CORE0和CORE1之间可以共用FLASH/SRAM/外设；
CORE0和CORE1有各自的核内外设，比如CACHE/FPU/MPU/NVIC，并且在私有外设空间内，可以标注自身CORE ID，让程序知道当前运行的CORE的ID。
CORE0和CORE1可以操作同一个外设，也可以分配到各自的外设。

启动方式

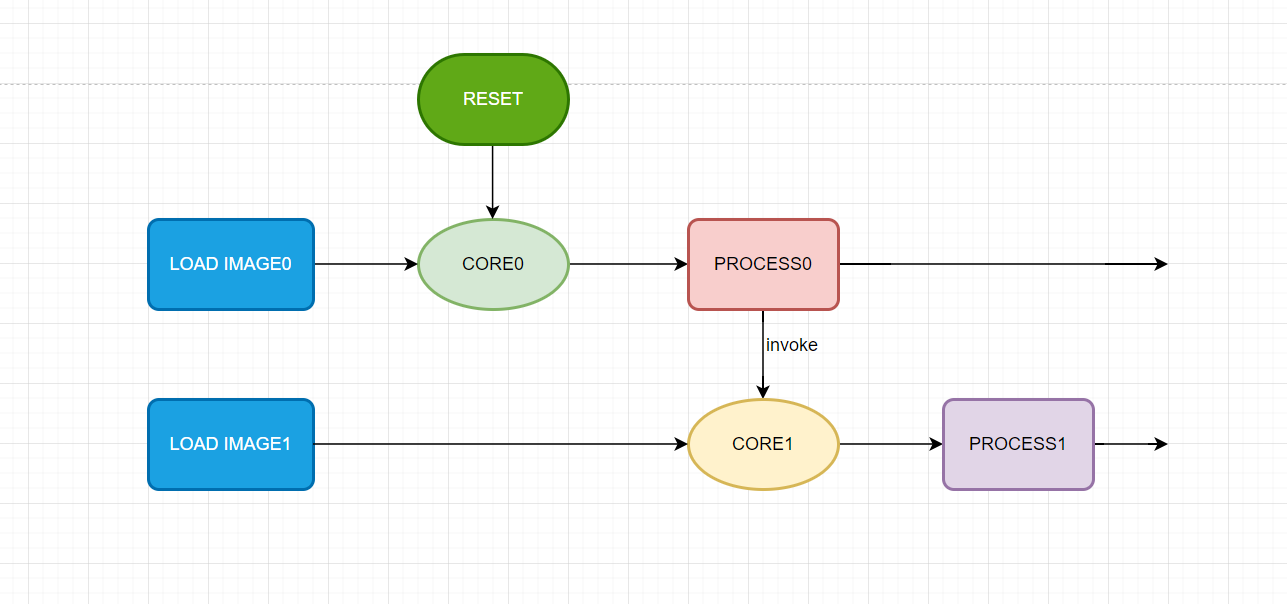

ET 6001双核启动方式是CORE0会在复位后自动启动，CORE1的启动由CORE0唤醒。CORE0的启动地址由BOOT MODE决定，与正常单核操作一致。CORE1的启动地址可以由CORE0指定，并可以为任意地址。在CORE0唤醒CORE1之前，CORE1处于挂起状态不能被仿真器捕捉到。常用的启动模型有以下几种：

CORE0和CORE1各自有独立的镜像，并且加载地址互不影响，分别存放在2个地址空间中，各自执行各自的程序代码。此模型通常需要维护2个工程和使用2个调试器。

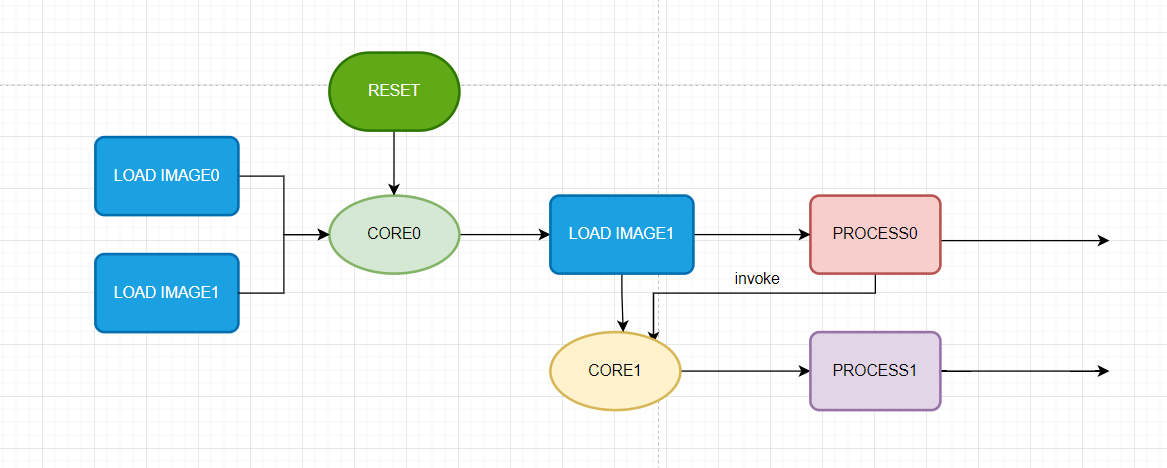

CORE0的镜像包含CORE1的镜像，可以是从上位机获取并存储在指定位置，也可以是CORE0和CORE1镜像拼接合并而来。由CORE0搬运CORE1镜像到指定位置并执行，比如SRAM空间和ITCM/DTCM空间或者FLASH空间。此模型通常需要2个工程和1个调试器，并使用CORE0进行代码/数据搬运工作。

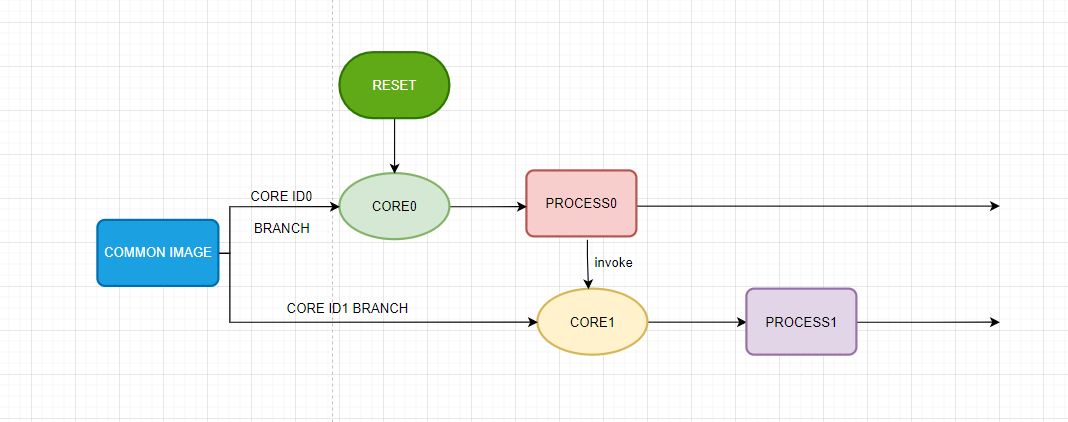

CORE0和CORE1共用同一个镜像，并且镜像内包含2个分支，分别是CORE0执行的分支和CORE1执行的分支，通过访问获取当前CORE ID的接口来识别当前运行的CORE。此模型通常只需要1个工程和1个调试器。但是需要注意的是，程序的ram段必须放在ITCM/DTCM空间中，避免DATA/BSS数据相互干扰。

SDK双核管理函数接口位于et6x_dualcore.h中，又有2个接口：

函数接口	描述
CORE_IDDUALCORE_GetCurrentCoreId(void);	获取当前COREID，用于识别当前CORE。
void DUALCORE_StartCore1(uint32_tstart_addr);	指定 COER1的镜像入口，通常是CORE1 RESET_HANDLER的地址。

使用方法可参考示例代码IPCM和SPINLOCK模块中的代码。

消息同步

在双核编程应用中，通常CORE0和CORE1之间需要交互数据和传递消息。常用的消息同步的方法有：共享内存，消息邮箱，核间中断等。

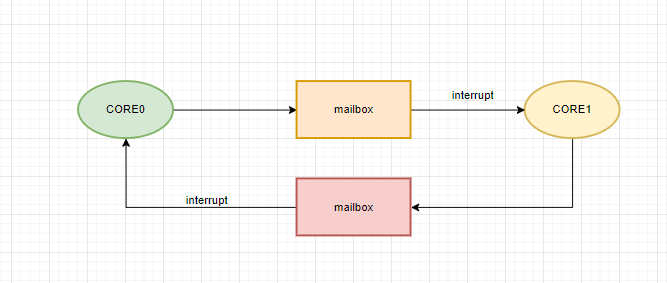

在ET6001中，消息的同步可以通过IPCM（ internal processor communication message）外设实现，比如，CORE0负责接收数据，CORE1负责计算数据。当CORE0的数据准备好后，将数据通过IPCM发送给CORE1。CORE1发生IPCM中断，及时响应COR E0的计算请求，将IPCM中传递的数据内容获取，并且进行计算。CORE1计算完成后，再通过IPCM，将计算结果传回CORE0，CORE0发生中断获取到计算结果并清空IPCM，完成此次的消息传递，如下图所示：

通过IPCM消息邮箱每次传递的消息实时性高，但每次传递的数据量较少，且交互过程有一点复杂。

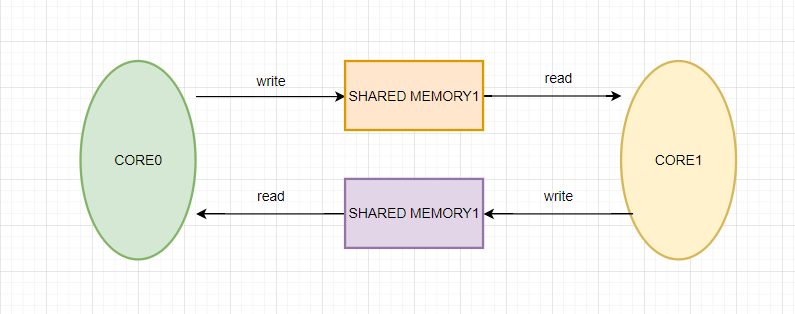

在某些实时性不强的交互场景下，ET6001可以通过设置共享内存的方式，交互大量数据。在这种场景下，一片内存区域通常只分配一个读者和一个写者。CORE0和CORE1同时读写会造成错误。通常这种场景下可以通过加锁来保护，在下一章中详细描述加锁保护。如下图所示：

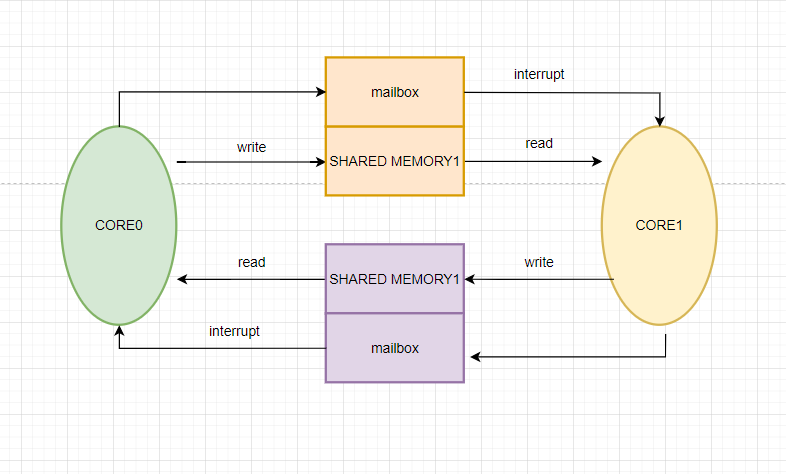

另外，可以结合IPCM和共享内存，使用IPCM与共享内存搭配使用，在IPCM消息邮箱中存储消息内容，比如数据地址，数据大小，数据类型等，然后产生中断到对应的核中，可以在大数据量和实时性中达到一个兼容效果。类似的开源库有OPENAMP等。如下图所示：

使用方法可参考示例代码IPCM中的代码。

共享资源竞争和保护

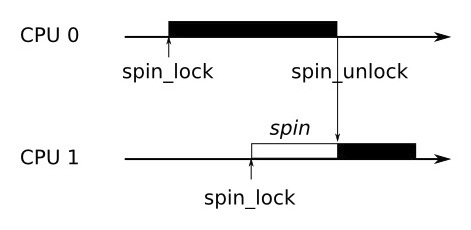

在ET6001中，CORE0，CORE1对同一个资源进行读写时，会产生资源竞争，导致读写同步问题。这个共享资源可以是同一段SRAM空间，也可以是同一个外设。这种情况下就需要保护好共享资源。ET6001有硬件自旋锁外设SPINLOCK用于保护临界资源。当资源已被占用时，资源申请者”自旋“等待。例如当C ORE0获取UART0资源前，先将此UART0资源加锁，CORE1获取UART0资源时，加锁操作会导致CORE1自旋等待。当CORE0释放资源后，CORE1迅速获取UART0资源，进行操作。应当注意的是，临界资源应当快进快出。如下图所示：

维护CACHE一致性

在ET6001中，Cortex-M7带有CACHE功能。因此，在双核应用中应注意CACHE一致性的维护。

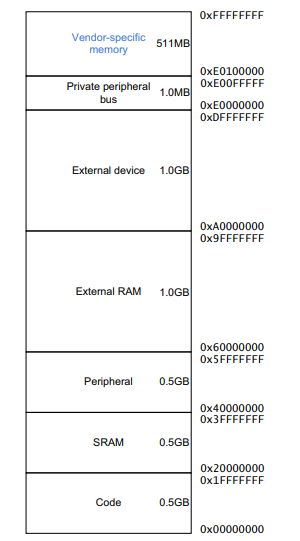

在对外设的操作中，不需要维护CACHE一致性。因为根据Cortex-M7的内存模型，外设内存区间是不能CACHE属性的，如下图：

在共享内存SRAM中，是需要进行CACHE一致性的保护。首先，也可以通过MPU对内存区域的CACHE属性设置，打开或者关闭内存的CACHE属性。同时CACHE默认关闭，需要调用CACHE使能接口打开ICACHE和DCACHE。CACHE维护的接口如下所示：

CACHE维护接口	描述
SCB_EnableICache	使能ICACHE
SCB_DisableICache	失能ICACHE
SCB_InvalidateICache	无效化ICACHE
SCB_InvalidateICache_by_Addr	无效化指定地址的ICACHE
SCB_EnableDCache	使能DCACHE
SCB_DisableDCache	失能DCACHE
SCB_InvalidateDCache	无效化DCACHE
SCB_CleanDCache	将DCACHE中数据写回到内存中
SCB_CleanInvalidateDCache	将DCACHE中数据写回到内存中并无效化DCACHE
SCB_InvalidateDCache_by_Addr	无效化指定地址的ICACHE
SCB_CleanDCache_by_Addr	将指定地址的DCACHE中数据写回到内存中
SCB_CleanInvalidateDCache_by_Addr	将指定地址的DCACHE中数据写回到内存中并无效化DCACHE

在访问带CACHE属性的共享内存时，需要注意以下常见场景：

读取操作时需要提前无效化内存空间。
写入操作后，需要使用Clean相关接口写回到内存中。
进行代码的搬运后，需要对ICAHCE进行无效化操作。

另外，在读写SRAM中，要使用带有volatile修饰的读写操作，避免编译器优化，导致读取到寄存器中的值，也会导致数据不一致现象。
