ET6001 CRG模块使用指南

简介

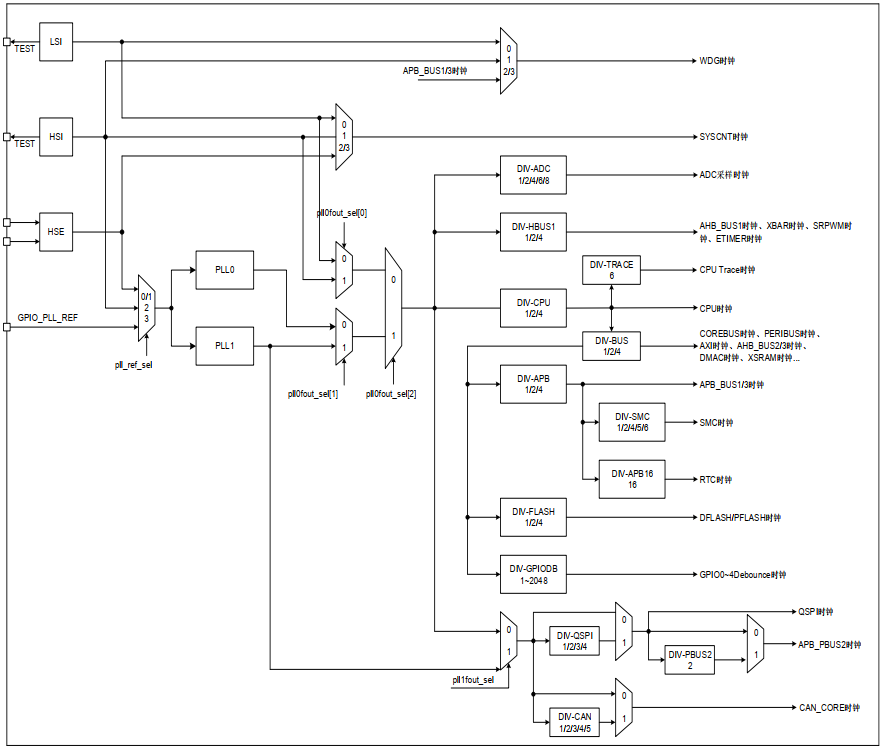

CRG全称为时钟复位模块(Clock and Reset Generator)，该模块主要为芯片提供时钟及复位管理功能。时钟模块包含外部时钟源，内部时钟源，PLL, 分频器，时钟门控，时钟丢失检测，时钟频偏检测等。

ET6001 时钟源包含：

外部高速时钟源 HSXO 25MHz

内部高速时钟源 HSOSC 25MHz

外部低速时钟源 LSXO 32.768KHz

内部低速时钟源 LSOSC 256KHz

复位包含外部管脚复位，POR复位，WDG复位，全局软复位和CPU全局复位，外部复位支持滤毛刺功能。ET6001 大部分模块支持单独模块复位。

功能概述

支持外部时钟源HSXO和HSOSC选择
支持PLL的倍频和分频设置
支持各模块时钟门控和复位控制
支持时钟丢失检测
支持时钟频偏检测
支持芯片复位设置
支持各总线时钟频率获取
支持各总线分频系数配置

系统时钟软件配置流程

确定PLL时钟源 - 选择外部时钟源HSXO或内部时钟源HSOSC 枚举类型：
- CRG_PLLREFSEL_HSXO ：外部时钟源HSXO
- CRG_PLLREFSEL_HSOSC ：内部时钟源HSOSC
确定PLL倍频和分频系数
PLL输出FOUT时钟频率为:

\[FOUTPOSTDIV = F_{in}* / REF_{DIV} * FB_{DIV} / POST1_{DIV} / POST2_{DIV}\]

使能PLLBYPASS后, PLL输出FOUT时钟频率为:

\[FOUTPOSTDIV = F_{in}\]
选择PLL0输出的时钟来源：
- CRG_PLL0SOURCE_OSC256K ： osc256k
- CRG_PLL0SOURCE_OSC25M ： osc25m
- CRG_PLL0SOURCE_PLL0_FOUT ：选择PLL0的FOUT输出
- CRG_PLL0SOURCE_PLL1_FOUT ：选择PLL1的FOUT输出
选择PLL1输出的时钟来源：
- CRG_PLL1SOURCE_PLL0CLK ：选择PLL0的输出
- CRG_PLL1SOURCE_PLL1_FOUT ：选择PLL1的FOUT输出
设置各总线时钟频率

总线时钟分频由结构体 CRG_ClkInitTypeDef 进行配置, 除EFCCLK，QSPI, CAN外, 其他时钟分频只支持偶数分频。
- CPUCLKDivider ： CPUCLK分频系数
- BUSCLKDivider ： BUSCLK分频系数
- AHBCLKDivider ： AHBCLK分频系数
- APB3CLKDivider ：APB3CLK分频系数
- EFCCLKDivider ： EFCCLK分频系数
- CANCLKDivider ： CANCLK分频系数
- ADDACLKDivider ：ADCCLK分频系数
- QSPICLKDivider ： QSPICLK分频系数
- SMCCLKDivider ： SMCCLK分频系数
然后通过调用函数 CRG_ClockDivConfig() 进行配置

6.设置系统时钟源

通过函数 CRG_PLLClockSelConfig() 设置系统时钟配置

时钟配置代码说明

// 1. 定义PLL配置参数  PLLFOUT = 25MHz * 32 / 1 / 2  = 400MHz
static const  CRG_PLLInitTypeDef pll1Init =
{
    CRG_PLL_ON,  //.PLLState
        0x20,  //.PLLFBDiv
        0x00,  //.PLLFrac
        0x02,  //.PLLPostDiv1
        0x01,  //.PLLPostDiv2
        0x01,  //.PLLRefDiv
};
// PLLFOUT = 25MHz * 24 / 1 / 1  = 600MHz
const static CRG_PLLInitTypeDef pll0Init =
{
    CRG_PLL_ON,  //.PLLState
        0x18,  //.PLLFBDiv
        0x00,  //.PLLFrac
        0x01,  //.PLLPostDiv1
        0x01,  //.PLLPostDiv2
        0x01,  //.PLLRefDiv
};

// 2. 定义时钟配置参数, 配置值为 分频值 - 1
const static CRG_ClkInitTypeDef clkInit =
{
    CRG_PLL0SOURCE_PLL0_FOUT,  //.PLL0CLKSource
    CRG_PLL1SOURCE_PLL1_FOUT,  //.PLL1CLKSource
                        0x01,  //.CPUCLKDivider        //300M
                        0x01,  //.BUSCLKDivider        //150M
                        0x01,  //.AHBCLKDivider        //300M
                        0x01,  //.APB13CLKDivider      //75M
                        0x01,  //.EFCCLKDivider        //75M
                        0x01,  //.QSPICLKDivider       //200M
                        0x04,  //.CANCLKDivider        //80M
                        0x0b,  //.ADDACLKDivider       //50M
                        0x00,  //.SMCCLKDivider        //75M
                        0x01,  //.APBBUS2CLKSrcSel
                        0x01,  //.QSPICLKSrcSel
                        0x01,  //.CANCLKSrcSel
};


// 3. 配置时钟
static void SystemClock_Config(void)
{
    /* Select PLL Ref Source */
    if (CRG_PLLRefConfig(pllRef, HSXO_VALUE) != DRV_OK)
    {
        while (1);
    }
    /* Configure CPU, BUS, Peripherals Clock  dividers  */
    if (CRG_ClockDivConfig((const CRG_ClkInitTypeDef *)&clkInit) != DRV_OK)
    {
        while (1);
    }

    /* Configure PLL1 div  400MHz*/
    if (CRG_PLLConfig(CRG_PLL1, (const CRG_PLLInitTypeDef *)&pll1Init) != DRV_OK)
    {
        while (1);
    }

    /* Configure PLL0 div 400MHz */
    if (CRG_PLLConfig(CRG_PLL0, (const CRG_PLLInitTypeDef *)&pll0Init) != DRV_OK)
    {
        while (1);
    }
    /* Select PLL Fout Source */
    if (CRG_PLLClockSelConfig((const CRG_ClkInitTypeDef *)&clkInit) != DRV_OK)
    {
        while (1);
    }
}

复位及门控配置说明

芯片上电后，部分模块并没有处于解复位状态，如果需要使用这些模块，需要先解除复位。SDK启动文件 SystemInit 函数中默认将所有模块复位解除，用户可以根据需要选择性地解除复位。

通过函数 CRG_PeriphReset() 设置模块复位, 输入参数为枚举类型：CRG_PeriphResetTypeDef

通过函数 CRG_PeriphClock_Enable() 设置模块时钟门控关闭

通过函数 CRG_PeriphClock_Disable() 设置模块时钟门控开启

通过函数 CRG_GlobalSoftReset() 设置芯片全局软复位

系统总线及模块时钟频率获取

通过函数 CRG_GetCPUFreq() 获取CPU时钟频率
通过函数 CRG_GetAHBFreq() 获取BUS总线时钟频率
通过函数 CRG_GetAPB2ClkFreq() 获取APB2总线时钟频率
通过函数 CRG_GetAPB13PClkFreq() 获取APB3总线时钟频率
通过函数 CRG_GetCANClkFreq() 获取CAN时钟频率
通过函数 CRG_GetWDGClkFreq() 获取WDG时钟频率
通过函数 CRG_GetSYSCNTClkFreq() 获取系统计数器SYSCNT时钟频率
通过函数 CRG_GetQSPIClkFreq() 获取QSPI时钟频率
