安全启动应用指南

本指南的目标是指导用户如何在应用中实现安全启动功能，以确保应用的完整性和安全性。

小技巧

在阅读本指南之前，用户应仔细阅读芯片用户手册第7章节 启动引导配置 ，以了解安全启动的基本概念和要求。

概述

ET6001芯片支持Normal启动和Secure启动两种模式。Secure启动模式提供了更高的安全性，确保只有经过验证合法性的代码程序可以在芯片上正常运行。 芯片默认未开启Secure启动模式，若需要使用Secure启动功能，用户需要在修改选项字，修改启动模式。

安全启动配置

在ET6001芯片中，安全启动配置主要通过修改选项字来实现。选项字是芯片内部存储的一组配置参数，用于控制芯片的启动行为和安全特性。 选项字的详细描述参考芯片用户手册第7.4节 选项字配置 。

选项字可以通过以下方式进行修改：

• 通过自举接口使用上位机软件进行修改。

• 通过自举接口由Host Device（主机设备）进行修改。

• 通过Flash NVR API 编写应用程序进行修改。

安全启动模式是4种启动模式中的一种，根据用户手册表7.2 BootROM 启动模式选择 ，当GPIO24为高电平, 选项字nBOOT1和nSWBOOT1生效时，芯片将进入安全启动模式。

如果从安全启动模式切换到其他启动模式，必须通过鉴权验证通过才能切换成功。 鉴权验证通过自举模式下的上位机软件或Host Device进行。

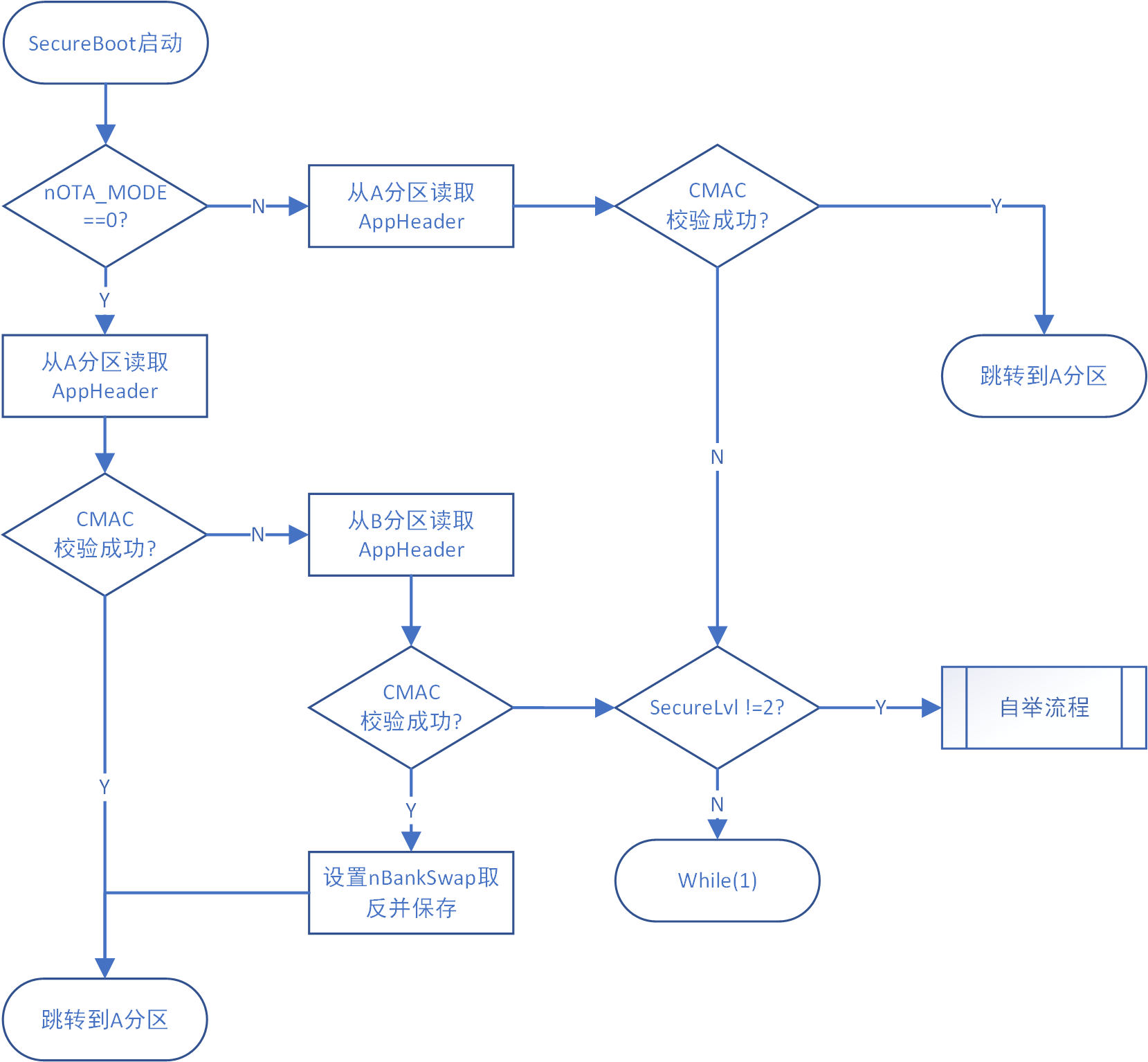

安全启动流程如下图：

安全等级

关于安全等级的基本描述， 请参考7.5.1 安全等级章节描述，总共有2个安全等级可供选择：

• Secure Level 0：出厂默认的安全级别，适用于一般应用场景。

• Secure Level 1：适用于对安全性要求更高的应用场景，提供更严格的安全检查和保护。

Secure Level存储在芯片内部OTP区域中，只能进入自举模式通过上位机软件或者Host Device进行修改。

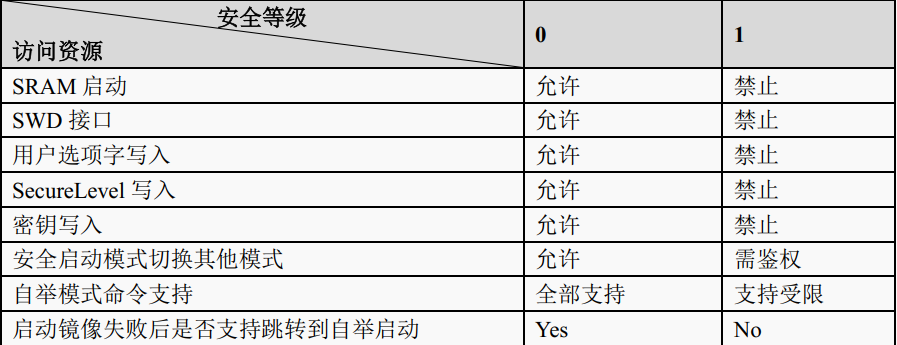

由上表可以看出，Secure Level 1提供了更严格的安全控制，禁止了对关键资源的访问和修改。

注意

修改 Secure Level 需慎重：

• Secure Level 值只能从低等级设置为高等级 1 次，且不可逆。

• 提升 Secure Level 等级前，请确保已经烧录了密钥，并妥善保存。

• SWD 接口禁止功能为永久禁止，不可恢复。

• SWD 鉴权需要额外的 GPIO 提供鉴权接口。

密钥烧录

• 用户rootkey的烧录在生产环境下进行，生产环境需要保证安全性(离线烧录, 烧录工具, 烧录数据管制)

• 用户可针对某一批次或者某一芯片类型使用同一个密钥，也可以采用一机一密的方式，对应关系需要用户自己维护相应的数据库

• 用户需要妥善保管经过烧录工具加密的key文件，供后期鉴权使用

• 烧录过程需要在自举启动模式下进行

密钥的验证（鉴权）

• 某些场景下需要对用户操作进行鉴权(例如:恢复出厂设置，安全启动模式切换到其他模式)

• 鉴权时，需要用户提供该芯片对应的key文件

• 鉴权过程需要在BootROM自举启动模式下进行

• 鉴权失败的重试累计次数最大 50 次。超过后 SecureLevel 提升为1，禁止SWD接口和用户选项字写入等操作。

固件签名

固件格式

固件格式定义如下：

Name	Length	Byte Offset	Description
Magic number	4Bytes	0	“MAGC”
Header Version	4Bytes	4	header version v1/2/3
Image Checksum	4Bytes	8	crc32 of the payload(without header )
Image Length	4Bytes	12	length of image (without header length)
Version number	4Bytes	16	image version
Header Checksum	4Bytes	20	crc32 of the header(without its self)
CMAC-TAG	32Bytes	24

CMAC-TAG是固件的签名，使用CMAC算法生成，确保固件的完整性和真实性。用户可使用ET-TOOL软件自动生成带签名的固件。

固件烧录与验签

• 安全启动模式下，固件的引导加载强制进行CMAC校验

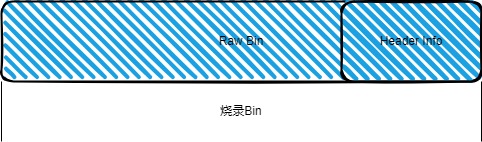

• 用户提供原始的bin经过烧录工具CMAC计算后，生成烧录bin

• BootROM收到烧录bin后对其合法性进行验证，验证通过后才会引导启动

小技巧

阅读 ET-TOOL 使用说明 ，以了解上位机工具的使用方法, 以及如何生成带签名的固件。
